جهاز التحكم ACIM من سلسلة SDJ (3KW)
وصف المنتج لوحدة التحكم في المحرك من سلسلة SDJ (3KW).
جهاز التحكم AC من سلسلة SDJ هو برنامج تشغيل تم تطويره للسيارات الكهربائية ذات الجهد المنخفض.باعتبارها معدات القيادة ذات الموثوقية العالية والمحرك غير المتزامن ذو عزم الدوران الكبير، والمصممة باستخدام طريقة التحكم في ناقلات الأرباع الأربعة، يمكنها التحكم في سرعة المحرك وعزم الدوران بدقة.يتم استخدامه على نطاق واسع في سيارات الركاب الكهربائية النقية، وسيارات الركاب ذات السرعة المنخفضة فئة A00، ومركبات مشاهدة المعالم الكهربائية، ومركبات الكنس الكهربائية، والمركبات اللوجستية الكهربائية، وما إلى ذلك.
تعتمد وحدة التحكم AC من سلسلة SDJ التحكم الرقمي في المحرك مع DSP كقلب أساسي، ويصل مستوى الحماية إلى IP67.تعتمد وحدة التحكم محركًا غير متزامن يتمتع بموثوقية عالية وعزم دوران عالي كجهاز القيادة، والذي يتميز بخصائص الحجم الصغير والوزن الخفيف والموثوقية العالية والاستجابة السريعة.مع وظيفة التغذية المرتدة للطاقة لزيادة عدد الكيلومترات المبحرة؛وتصميمات حماية متعددة مثل التيار المحدود، والتيار الزائد، ودرجة الحرارة الزائدة، والدوار المقفل، والدائرة القصيرة، وما إلى ذلك.
سمات
●تعتمد وحدة التحكم DSP الألماني، وهو محرك رقمي عالمي رئيسي كشريحة تحكم أساسية، مما يساعد على بناء منصة جيدة لخوارزمية التحكم في المحرك.
●باستخدام أنبوب MOSFET عالي الطاقة لجهاز الطاقة، يمكنه تحقيق تحويل الطاقة بكفاءة.
●حماية سلامة متعددة لواجهة CAN وإدارة شهادات السلامة لبطارية الليثيوم BMS.
●دعم حماية ماس كهربائى (الطور - الأرض، الطور - الطور، الطور - المصدر)، الزائد، درجة الحرارة الزائدة، حماية الجهد الزائد.
●يمكن لتقنية الفرامل المتجددة الموثوقة والمرنة تحسين المسافة المقطوعة أثناء القيادة، لتلبية احتياجات العملاء، حتى في حالة القيادة منخفضة السرعة.
●استخدام تقنية الحركة الدقيقة والهبوط البطيء وتقنية الإمساك بالتل من أجل المنحدر الحاد، وقدرة تسلق أكثر قوة، وإمساك التلال بشكل ثابت، وبدء تشغيل أقوى.
●اعتماد خوارزمية تحسين ممتازة وتردد من 0 إلى 300 هرتز، لتقليل الضوضاء وسعة الاهتزاز.
●وظيفة الحماية المثالية من الأخطاء، يذكرك الجرس بجميع أنواع الأخطاء، كما أنه سهل الصيانة.
●يعتمد تقنية CAN-bus لتقليل توصيل الأسلاك، ويمكن تعديل المعلمة وقابلة للبرمجة عبر الإنترنت.
●يعتمد تصميمًا متوافقًا لجعل الحجم أصغر وأخف وزنًا.وظيفة التعلم الذاتي، وتبسيط خطوات التثبيت والتصحيح.
بالنسبة لشركات السيارات: تحميل سهل، خدمة ما بعد البيع خالية من القلق
●القدرة على التكيف قوية وظيفة التعلم الذاتي
●أجهزة المصنع الشهيرة، ذات جودة موثوقة
●وظيفة إنذار خطأ الكشف الذاتي
للمستخدمين: خبرة قوية، عدو متسامح
●القيادة سلسة، والبداية قوية، والتسارع قوي
●عزم دوران كبير، قدرة تسلق قوية، مضادة للانزلاق على المنحدر
●ردود فعل الطاقة، وزيادة نطاق الإبحار، وزيادة عمر البطارية
المنتج: تصميم احترافي، مراعاة
●أداء مستقر
●تصميم مثالي للسلامة والحماية
تخصيص
| نموذج وحدة التحكم | إس دي جي-7.5 كيلو واط | |||
| كهربائي | الإدخال (تيار مستمر/فولت) | 72 فولت | 96 فولت | 144 خامسا |
| الحد الأقصى للإخراج الحالي (التيار المتناوب/أ) | 400 أ | 320 أ | 250 أ | |
| تصنيف الإخراج الحالي (التيار المتناوب/أ) | 115 أ | 78 أ | 52 أ | |
| ماكس انتاج الطاقة (كيلوواط) | 30 | 30 | 30 | |
| أقصى خرج للتردد (هرتز) | 300 | 300 | 300 | |
| نطاق درجة حرارة بيئة العمل (°C) | -30 درجة مئوية--+55 درجة مئوية | |||
| نطاق درجة حرارة بيئة التخزين (°C) | -40 درجة مئوية ---+70 درجة مئوية | |||
| فئة الملكية الفكرية | IP67 | |||
| أداء معزول | 72 فولت/96 فولت الإدخال والإخراج إلى الغلاف DC1000V، تيار التسرب 0.05 مللي أمبير، المقاومة المعزولة 20 ميجا أوم | |||
| 144 فولت الإدخال والإخراج إلى الغلاف DC2100V، تيار التسرب 2.1 مللي أمبير، المقاومة المعزولة 1MΩ | ||||
| كفاءة التحكم | 0.98 | |||
| طريقة التبريد | التبريد الطبيعي/تبريد الهواء | |||
| طريقة التحكم | مكافحة ناقلات الأمراض | |||
| نوع المحرك | محرك غير متزامن | |||
| معيار الاهتزاز | جيجابايت/T2423 | |||
| طريقة الاتصال | يستطيع | |||
| الوزن (كجم) | 4 كجم | |||

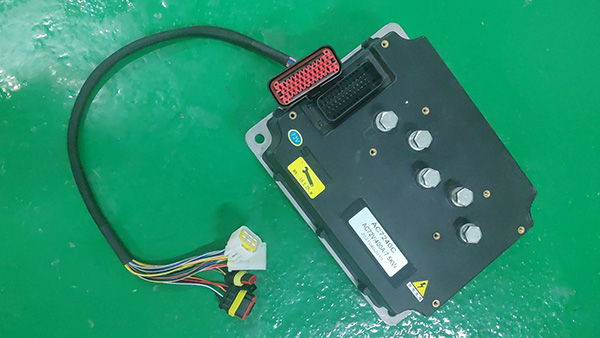

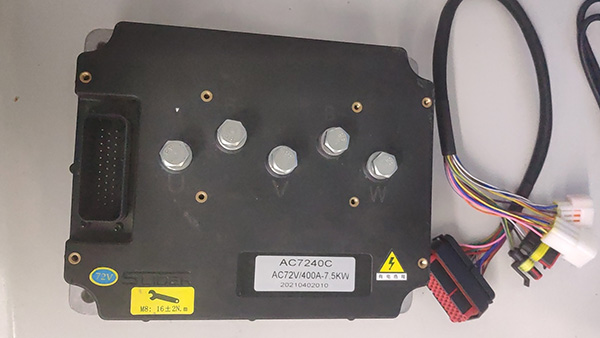

صورة المنتج

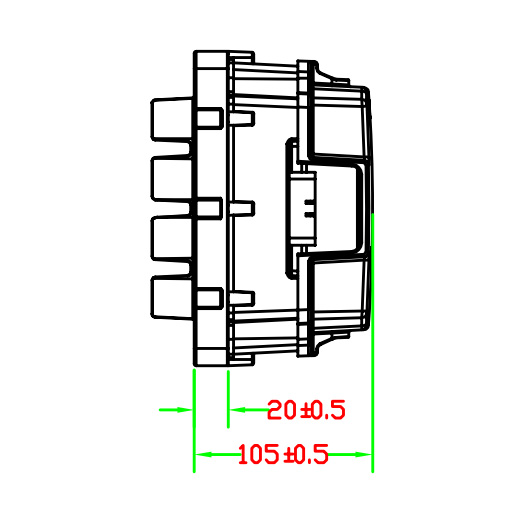

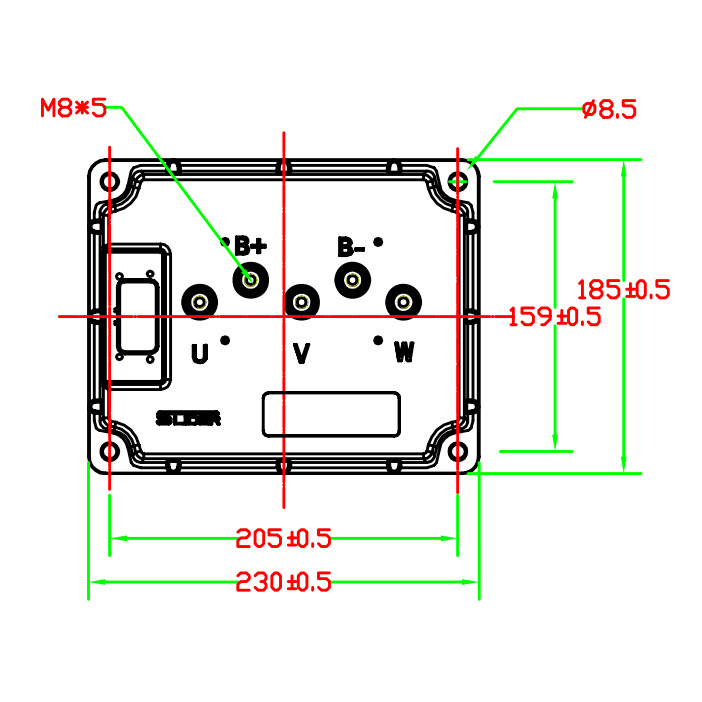

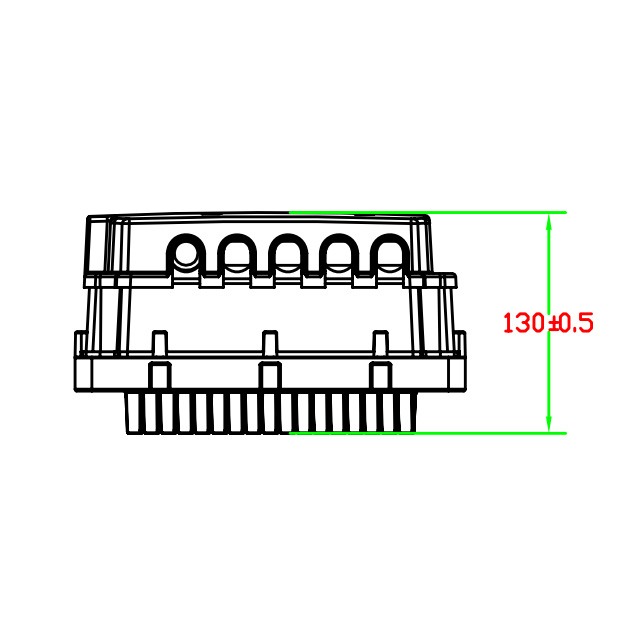

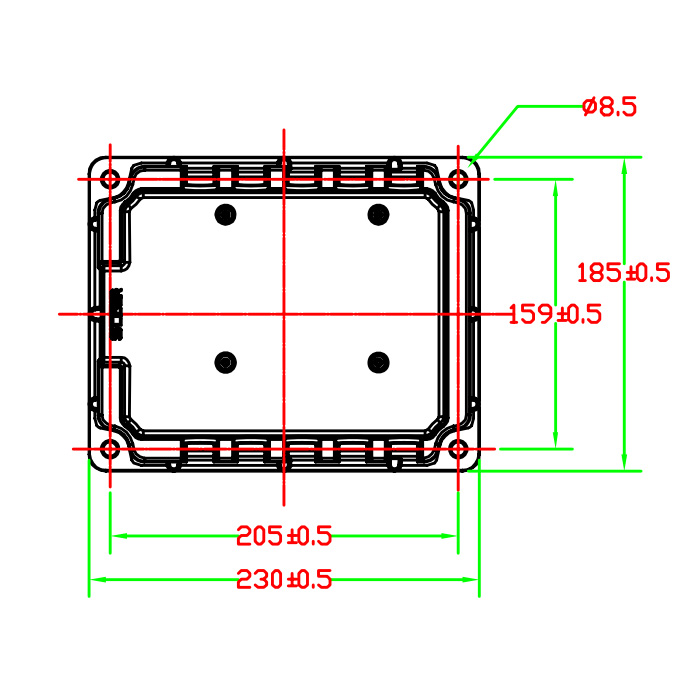

رسومات الأبعاد
